概要Outline
◆產品占位為39.0mmx43.5mm max.，高度14.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆最大工作頻率500kHz，用于Flyback拓撲結構，可實現多組電壓輸出。
◆薄型化低背結構。
◆符合RoHS、低鹵素、無紅磷標準要求。

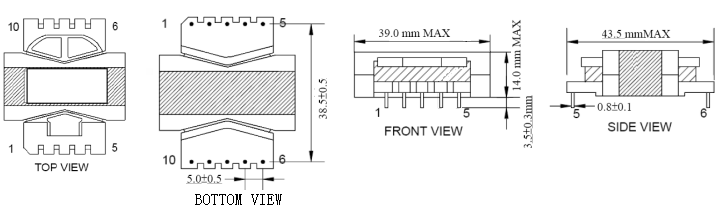

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-3)@100kHz 1V	DC BIAS (1-3) 1.0A @100kHz 1V	D.C.R. (1-3)[MAX.]	Hi-Pot PRI.-SEC.
BCK-PQ38-XXXXX	500uH±5%	L(0)*90% MIN.	400m Ω	AC 3750V 0.5mA 60s
