概要Outline
◆產品占位為26.5mmx26.5mm max.，高度21.0mm max.。
◆用于TV、MONITOR、OA設備、開關電源等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆閉環磁路構，尺寸小，大電感，性能穩定，一致性好。
◆漏磁小，卓越的低頻段衰減特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

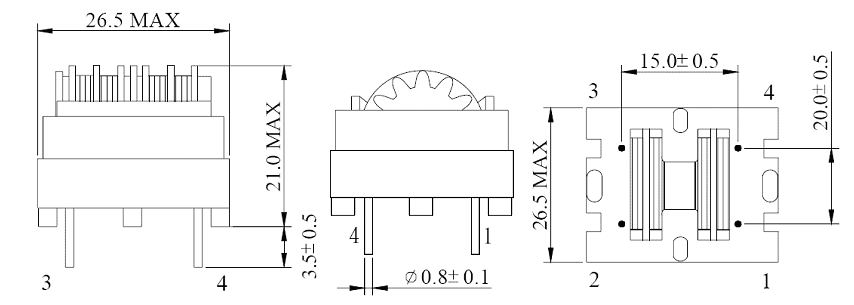

尺寸Dimension（mm）



*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

電路Circuit                                                            焊盤Pin Pads



產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-4/2-3)@40kHz 1V	Q Value @40kHz 1V (1-4/2-3)	D.C.R. (1-4/2-3)[MAX.]	Hi-Pot COIL-COIL.
LCL-ET24-XXXXX	19mH MIN	4 MIN	500 mΩ	AC 1000V 3mA 60s
