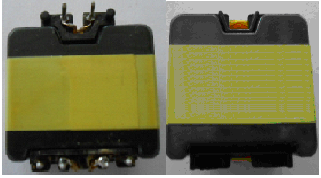

FC線圈 PFC Choke
型號Type：ATQ27
概要Outline
◆產品占位為28mmx28.5mm max.，高度17.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆薄型結構，承載電流大。
◆功率因素改善用扼流線圈，飽和電流依賴于圈數和磁芯GAP。
◆符合RoHS、低鹵素、無紅磷標準要求。

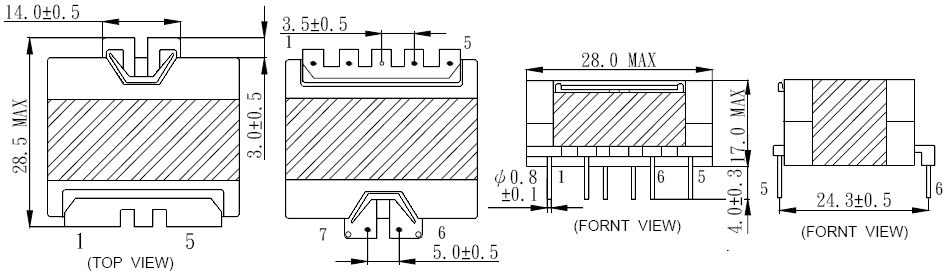

尺寸Dimension（mm）


*Pin長尺寸不包括錫尖。*端子間距在底部測量。

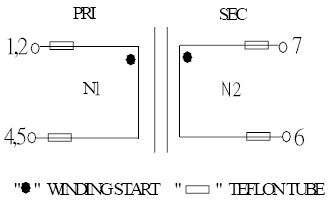

電路Circuit                                                                              焊盤Pin Pads

產品規格Specifications

產品編號 PartNO.	電感量Inductance (1、2-4、5)@40kHz 1V	DC BIAS (-15%) @40kHz 1V	D.C.R. (1、2-4、5)[MAX.]	Hi-Pot PRI.-SEC.
LG-ATQ27-XXXXX	250uH±10%	6.0A	185 mΩ	AC 1000V 3mA 60s
