概要
◆產品占位為19.5mmx12.0mm MAX，高度22.0mm MAX。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征
◆閉環磁路構，性能穩定，一致性好。
◆四分繞線法，寄生參數小，良好的頻率特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

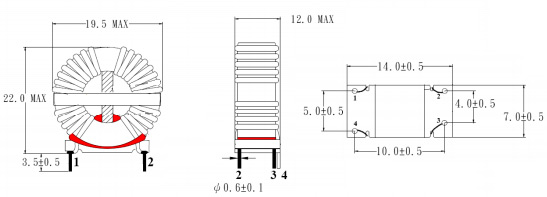

尺寸

*Pin長尺寸不包括錫尖。        *端子間距在底部測量。


電路                        焊盤

產品規格

產品編號	電感量 (1-4/2-3)@1kHz 1V	Q (1-4/2-3) @ 1kHz 1V	D.C.R. (1-4/2-3)[MAX]	Hi-Pot COIL-COIL.
LCL-CT16-XXXXX	13mH MIN	2 MIN	175 mΩ	AC 1000V 5mA 60s
