概要Outline
◆產品占位為37mmx36mm max.，高度35.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆大電感，大飽和電流；外加十字屏蔽銅箔，磁泄露小。
◆功率因素改善用扼流線圈，飽和電流依賴于圈數和磁芯GAP。
◆符合RoHS、低鹵素、無紅磷標準要求。

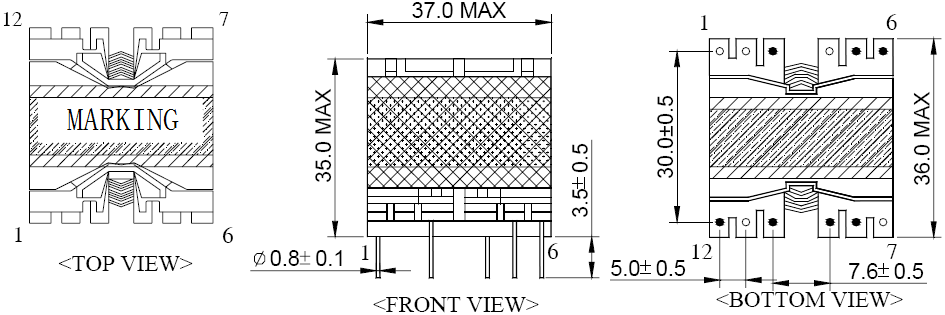

尺寸Dimension（mm）

*Pin長尺寸不包括錫尖。*端子間距在底部測量。

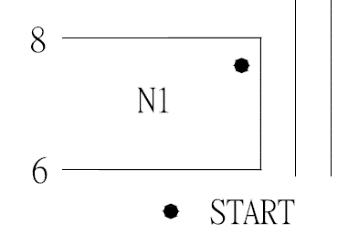

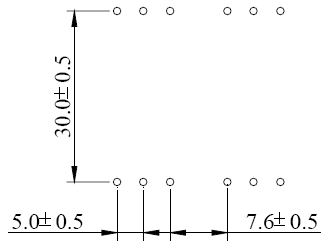

電路Circuit                    焊盤Pin Pads

規格Specifications

產品編號 PartNO.	電感量Inductance (8-6)@40kHz 1V	DC BIAS (-15%) @40kHz 1V	D.C.R. (8-6)[MAX.]	Hi-Pot COIL-CORE
LG-PQ3230-XXXXX	700uH±10%	6.0A	240 mΩ	AC 500V 3mA 60s
