概要
◆產品占位為30.0mmx20.57mm max.，高度11.5mm max.。
◆用于便攜式電子產品DC-DC COVERTER電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征
◆最大工作頻率500kHz，用于Flyback拓?fù)浣Y(jié)構，可實現多組電壓輸出。
◆可實現自動化繞線，產品一致性好。
◆符合RoHS、低鹵素、無紅磷標準要求。

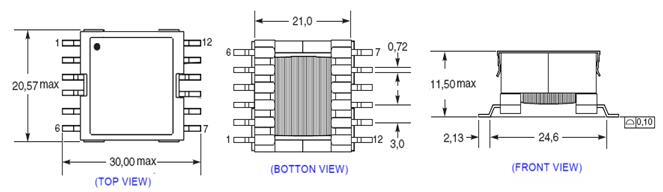

尺寸




電路                                                                                       焊盤



產品規格

產品編號 Part NO.	電感量 (1，2-3，4)    @250kHz 0.7V	DC BIAS (1，2-3，4)2.6A @250kHz 0.7V	D.C.R. (1，2-3，4) [MAX.]	Hi-Pot PRI.-SEC.
SBCK-EFD20-XXXXX	42uH±10%	37.8uH MIN	60mΩ	AC 1500V 3.0mA 60s
