概要
◆產品占位為10.0mmx12mm max.，高度6.0mm max.。
◆用于便攜式電子產品DC-DC CONVERTER變壓器。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征
◆最大工作頻率500kHz，用于Flyback拓?fù)浣Y(jié)構，可實現多組電壓輸出。
◆可實現自動化繞線，產品一致性好。
◆符合RoHS、低鹵素、無紅磷標準要求。

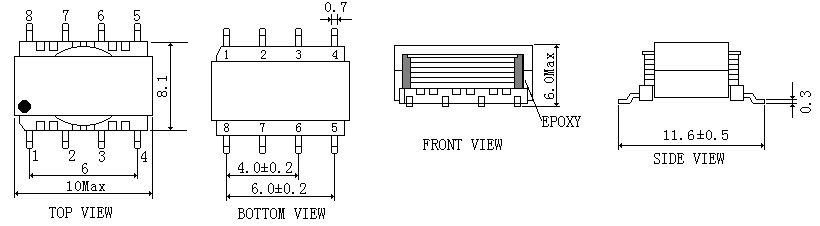

尺寸

*Pin長尺寸不包括錫尖。        *無公差尺寸為參考值。


電路                                                                           焊盤


產品規格

產品編號 Part NO.	電感量Inductance (2-5)@100kHz 1V	DC BIAS (2-5) A @40kHz 1V	D.C.R. (2-5)[MAX.]	Hi-Pot PRI.-SEC.
SBCK-ER9.5-XXXXX	840uHH±10%	/	3.5 Ω	100V DC
