SMD電感器SMD Inductor
型號Type：SLG-10054
概要Outline
◆非屏蔽，鍍銀類型。
◆具有低電阻及高飽和電流特性，應用場合廣泛。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆Reel包裝，可自動貼裝。

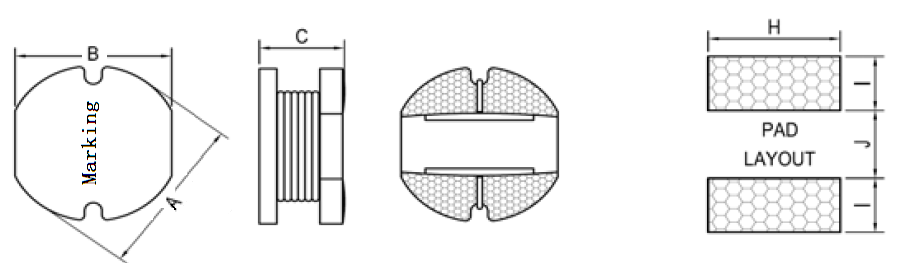

尺寸Dimension（mm）
外形尺寸Dimension(mm) |
P/N | A | B | C | H（Typ.） | I(Typ.) | J(Typ.) |
SLG-10054 | 10±0.3 | 9.0±0.3 | 5.4±0.3 | 9.5 | 3.75 | 2.5 |
產品規格Specifications
PART NO | Inductance(μH) | DC Resistance(Ω)Max | Rated Current(A) Max | SLG-10054-100 | 10±20% | 0.060 | 2.60 | SLG-10054-120 | 12±20% | 0.070 | 2.45 | SLG-10054-150 | 15±20% | 0.080 | 2.27 | SLG-10054-220 | 22±20% | 0.100 | 1.95 | SLG-10054-330 | 33±20% | 0.120 | 1.50 | SLG-10054-390 | 39±20% | 0.140 | 1.37 | SLG-10054-470 | 47±20% | 0.170 | 1.28 | SLG-10054-560 | 56±20% | 0.190 | 1.17 | SLG-10054-680 | 68±20% | 0.220 | 1.11 | SLG-10054-820 | 82±20% | 0.250 | 1.00 | SLG-10054-101 | 100±10% | 0.350 | 0.97 | SLG-10054-121 | 120±10% | 0.400 | 0.89 | SLG-10054-151 | 150±10% | 0.470 | 0.78 | SLG-10054-221 | 220±10% | 0.730 | 0.66 | SLG-10054-271 | 270±10% | 0.970 | 0.57 | SLG-10054-331 | 330±10% | 1.150 | 0.52 | SLG-10054-471 | 470±10% | 1.480 | 0.42 | |
電性能供參考，可根據具體要求做調整
