概要Outline
◆產品占位為32.0mmx32.0mm max.，高度20.5mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆最大工作頻率500kHz，用于Flyback拓?fù)浣Y(jié)構，可實現多組電壓輸出。
◆符合RoHS、低鹵素、無紅磷標準要求。

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

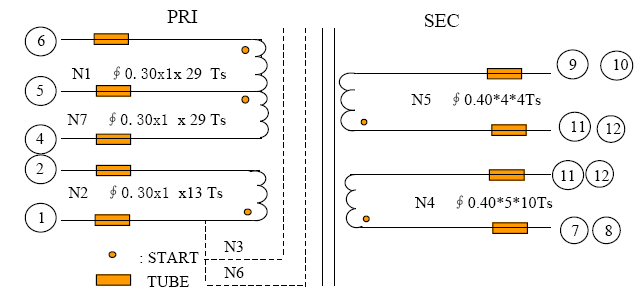

產品規格Specifications

產品編號 Part NO.	電感量Inductance (6-4)@1kHz 1V	DC BIAS (6-4) 1.0A @1kHz 1V	D.C.R. (6-4)[MAX.]	Hi-Pot PRI.-SEC.
BCK-EE30-XXXXX	600uH±5%	L(0)*90% MIN.	800m Ω	AC 3000V 3.0mA 60s
