定制化您的需求

ER3535

概要Outline
◆產品占位為36.5mmx36.5mm max.,高度24.5mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。


特征Features
◆最大工作頻率500kHz,用于Flyback拓?fù)浣Y(jié)構,可實現多組電壓輸出。
◆符合RoHS、低鹵素、無紅磷標準要求。


尺寸Dimension(mm)




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

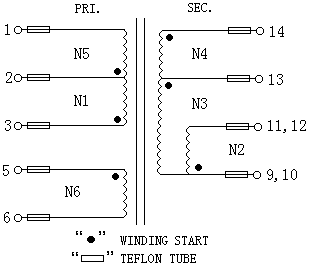

電路Circuit                                                                焊盤Pin Pads



產品規格Specifications


產品編號
Part NO.

電感量Inductance
(3-1)@1kHz 1V

DC BIAS (3-1)
1.8A @10kHz 1V

D.C.R.
(3-1)[MAX.]

Hi-Pot
PRI.-SEC.

BCK-ER35-XXXXX

550uH±7%

L(0)*85% MIN.

250 mΩ

AC 3000V
3.0mA 60s
